G.657.A1 je enomodno-neobčutljivo na ovinek-optično vlakno, ki ga definiraPriporočilo ITU-T G.657, zasnovan za najmanjši polmer krivine 10 mm, medtem ko ostaja popolnoma skladen z G.652.D.Široko se uporablja v dostopovnih omrežjih FTTH, pri-gradbenih kablih in distribucijskih popravkih - povsod, kjer inštalaterji potrebujejo boljšo toleranco za upogibanje kot standardna optična vlakna, ne da bi pri tem žrtvovali interoperabilnost omrežja.
Ta priročnik pokriva tehnične specifikacije vlaken G.657.A1, primerjavo z G.657.A2 in G.652.D, kje se najbolje obnese in kako se odločiti, ali ustreza vaši uvedbi.
Kaj je vlakno G.657.A1?
G.657.A1 spada v kategorijo A standarda ITU-T G.657 - kategorija, optimizirana za zmanjšano izgubo pri makroupogibanju v primerjavi zvlakna G.652.D, hkrati pa ohranja enake lastnosti prenosa in medsebojnega povezovanja. V skladu s trenutno izdajo standarda (ITU-T G.657, avgust 2024) so vlakna kategorije A podnabor G.652.D, kar pomeni, da jih je mogoče namestiti v katerem koli omrežju, kjer je določen G.652.D.
Podkategorija "A1" izrecno podpira najmanjši projektirani polmer krivine 10 mm. Pri tem polmeru (en obrat pri 1550 nm) je največja dovoljena izguba zaradi makroupogiba 0,75 dB; pri polmeru 15 mm z desetimi obrati pri 1550 nm je meja 0,25 dB. Te številke predstavljajo približno desetkratno izboljšanje v primerjavi s standardnim vlaknom G.652.D pri enakovrednih radijih upogiba.
V praksi to pomeni, da G.657.A1 obravnava vrsto usmerjanja, ki se pojavi v razdelilnih omaricah za dostop, dvižnih poteh, stenskih-končalnikih in popravkih ohišij -, kjer morajo optična vlakna krmariti po kotih in zaprtih prostorih, ki bi potisnili običajneenomodno-optično vlaknopresega njegovo zanesljivo toleranco za upogibanje.
Kratek pregled tehničnih specifikacij G.657.A1
| Parameter | G.657.A1 Vrednost |
|---|---|
| Najmanjši konstrukcijski polmer krivine | 10 mm |
| Izguba zaradi makroupogiba (1 obrat, R=10 mm, 1550 nm) | Manjši ali enak 0,75 dB |
| Izguba zaradi makroupogiba (1 obrat, R=10 mm, 1625 nm) | Manjši ali enak 1,50 dB |
| Izguba zaradi makroupogiba (10 obratov, R=15 mm, 1550 nm) | Manjši ali enak 0,25 dB |
| Izguba zaradi makroupogiba (10 obratov, R=15 mm, 1625 nm) | Manjši ali enak 1,00 dB |
| Razpon delovnih valovnih dolžin | 1260–1625 nm (pasovi O, E, S, C, L) |
| Premer modnega polja (1310 nm) | 8.6 ± 0.4 µm |
| Največja slabitev (1310 nm) | Manjši ali enak 0,35 dB/km |
| Največja slabitev (1550 nm) | Manjši ali enak 0,22 dB/km |
| Skladnost z G.652.D | Polno (podmnožica G.652.D) |
Vir:Priporočilo ITU-T G.657 (08/2024)inInformativni letak o vlaknih ITU-T G.657.
G.657.A1 proti G.657.A2 proti G.652.D: Ključne razlike
Eno najpogostejših vprašanj načrtovalcev omrežij je, ali določiti A1, A2 ali ostati pri standardu G.652.D. Odgovor je odvisen od pogojev upogibanja, ki jih vaša uvedba dejansko vključuje -, ne pa od tega, katero vlakno na papirju izgleda najbolje.
| Atribut | G.652.D | G.657.A1 | G.657.A2 |
|---|---|---|---|
| Najmanjši konstrukcijski polmer krivine | 30 mm | 10 mm | 7,5 mm |
| Izguba zaradi makroupogiba (1 obrat, R=10 mm, 1550 nm) | Ni določeno | Manjši ali enak 0,75 dB | Manjši ali enak 0,10 dB |
| Izguba zaradi makroupogiba (10 obratov, R=15 mm, 1550 nm) | Ni določeno za ta radij | Manjši ali enak 0,25 dB | Manjši ali enak 0,03 dB |
| Skladno z G.652.D | Da (je G.652.D) | Da (celoten podnabor) | Da (celoten podnabor) |
| Primarni primer uporabe | Na dolge-razdalje, metro, prtljažnik | Dostopovna omrežja, v-zgradbi, distribucija FTTH | Tesni zaključki v zaprtih prostorih, kompaktne omarice ONT, visoko{0}}gostoto podatkovnih centrov |

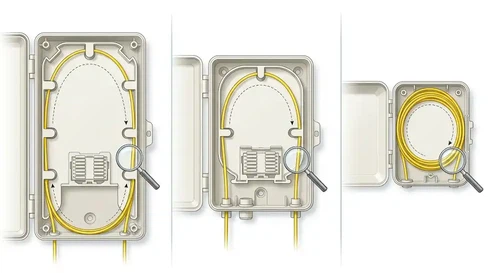

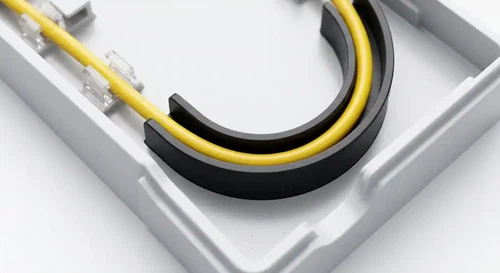

Razlika 2,5 mm med A1 (10 mm) in A2 (7,5 mm) je morda videti majhna na specifikacijskem listu, vendar je pomembna na ravni namestitve. V standardnem dvižnem vodu za več-stanovanjske enote (MDU) ali razdelilni omari z zmerno gostoto kablov običajno zadostuje polmer A1 10 mm. Vlakna se lahko usmerijo okoli vogalov, skozi kabelska vodila in v spojne pladnje, ne da bi presegli meje izgube.
A2 postane močnejša izbira, ko se mora vlakno tesno zviti znotraj majhnih stenskih-nameščenih omaric ONT, krmariti po kompaktnih izhodnih terminalih ali preživeti gosto okolje popravljanja-vlaken-podatkovni centerkjer krivine kabla običajno padejo pod 10 mm. V izdaji standarda iz leta 2024 je ITU-T združil prejšnjo kategorijo B2 v A2, kar odraža premik industrije k A2 kot možnosti go-to za ta strožja okolja.
Za omrežja z enostavnim usmerjanjem - dolge zunanje-elektrarne, kanal-glavne vode ali katero koli pot, kjer je malo verjetno, da bodo optična vlakna naletela na ovinke pod 30 mm - standard G.652.D ostaja popolnoma ustrezen in je pogosto najbolj stroškovno-učinkovita možnost.
Kjer se uporablja vlakno G.657.A1

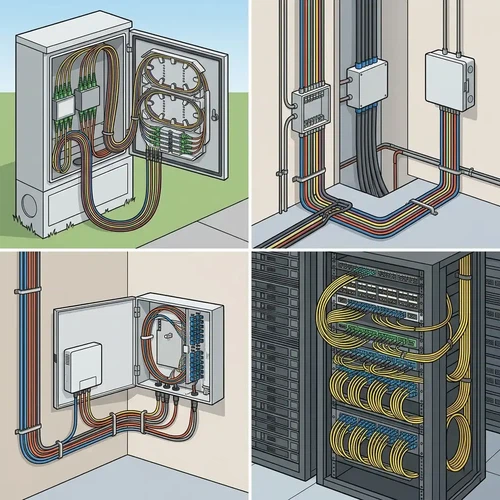

Dostopovna omrežja FTTH
Vlakno G.657 je bilo prvotno razvito za izpolnjevanje zahtev širokopasovnih optičnih dostopovnih omrežij. Standard ITU-T izrecno povezuje vlakna kategorije A z uvedbo FTTH, kjer je porazdelitev visoke-gostotespustite kablein številne točke upravljanja med centralno pisarno in naročnikom zahtevajo vlakna, ki prenašajo ponavljajoče se upogibanje brez nesprejemljive izgube signala. G.657.A1 to obravnava tako, da zagotavlja približno desetkrat boljšo zmogljivost makroupogibanja kot G.652.D, glede na informativno gradivo ITU-T.
Pri-gradnji napeljave in dvižnih kablov
Znotraj stavb gredo vlaknene poti pogosto skozi tesne dvižne cevi, skozi kanale hodnikov in se končajo v kompaktnih stenskih škatlah. Standard ITU-T ugotavlja, da omejen prostor in pogosta manipulacija kablov v teh okoljih zahtevata operaterju-prijazna vlakna z nizko občutljivostjo na upogibanje. G.657.A1 oblekedvižni kabli, distribucija koridorja in navpično ožičenje MDU - v primerih, kjer radij krivine 10 mm zagotavlja dovolj roba za normalno ravnanje z namestitvijo.
Razdelilne omare in območja popravkov
Patch paneli centralne pisarne, ulične omare in vozlišča za distribucijo vlaken vključujejo gosto upravljanje kablov. Ko si na desetine ali stotine vlaken deli eno samo ohišje, se posamezna vlakna neizogibno ostrejše ukrivijo okoli kabelskih vodil in organizatorjev spojk. Vlakna A1 zmanjšajo tveganje za povečano dušenje v teh okoljih, ne da bi potrebovali strožji (in včasih dražji) razred A2.
Omrežno ožičenje podatkovnega centra
Revizija ITU-T G.657 iz avgusta 2024 je uradno razširila aplikacijski prostor za vlakna kategorije A, da vključuje omrežja podatkovnih središč. Pri strukturiranih kablih v omarah in povezovalnih ploščah vlakna, neobčutljiva na upogib-pomagajo ohranjati celovitost signala, tudi ko so kabli speljani skozi tesne pladnje za upravljanje kablov.
Prednosti vlaken G.657.A1
Praktična toleranca za upogibanje za večino uvedb dostopa.G.657.A1 ne želi biti najbolj agresivno vlakno,-neobčutljivo na ovinek -, ki mu ta vloga pripadaG.657.B3z najmanjšim polmerom 5 mm. Namesto tega A1 zagotavlja dovolj odpornosti na upogibanje za večino scenarijev dostopa, distribucije in-gradnje, zaradi česar je široko sprejet.
Popolna interoperabilnost G.652.D.Ker so vlakna A1 podmnožica G.652.D, se spajajo in povezujejo z obstoječo infrastrukturo G.652.D brez dodatnih kazni za izgubo. Za operaterje, ki nadgrajujejo dele obstoječega omrežja, to pomeni, da je mogoče vlakno A1 uvesti na koncu dostopa brez zamenjave optičnega vlakna ali spreminjanja postopkov spajanja.
Zmanjšano tveganje pri namestitvi.Dokumentacija ITU-T opisuje vlakna G.657, kot da omogočajo inženirjem-prijaznejšo namestitev z manj predelave, manjšimi omarami in tesnejšimi ohišji. V pogojih na terenu -, kjer se kablovske poti ne ujemajo vedno s projektnimi risbami -, to pomeni manj-povratnih klicev zaradi težav z dušenjem, ki jih povzročajo nenamerni upogibi med namestitvijo.
Delovanje celotnega-spektra.A1 podpira pasove O, E, S, C in L (1260–1625 nm), kar pomeni, da deluje s trenutnimi sistemi GPON, XGS-PON in naslednjo-generacijo WDM-PON brez omejitev valovne dolžine.
Kako izbrati: G.657.A1, A2 ali G.652.D?
Izbira vlaken mora slediti namestitvi in ne obratno. Tukaj je praktičen okvir odločanja:
Izberite G.652.D, ko:
- Vaše kabelske poti so v kanalih, jarkih ali zračnih razponih brez tesnih zavojev pod 30 mm.
- Omrežje je pretežno na dolge razdalje-ali metro.
- Optimizacija proračuna je primarno gonilo in toleranca upogibov ni zaskrbljujoča.
Izberite G.657.A1, ko:
- RazmeščateFTTHdistribucijska in padajoča omrežja, kjer vlakna prehajajo skozi omare, dvižne cevi in-stensko nameščeno strojno opremo.
- Vaše kabelske poti vključujejo ovinke v razponu 10–15 mm -, kar je običajno v razdelilnih omaricah in notranjih kablih.
- Potrebujete popolno združljivost za nazaj z obstoječim omrežjem G.652.D.
- Montažerji delajo v zmerno omejenih prostorih, vendar ne v ultra-kompaktnih priključnih točkah.
Izberite G.657.A2, ko:
- Vlakna se morajo zvijati znotraj majhnih omaric ONT, kompaktnih stenskih vtičnic ali-patch panelov z visoko gostoto, kjer zavoji običajno padejo pod 10 mm.
- Gradite med-optična-medsebojno povezavo podatkovnega centra z zelo tesnim upravljanjem kablov.
- Namestitev vključuje vnaprej-konektorske sklope ali tovarniško-zaključene kable, ki morajo med shranjevanjem in ravnanjem preživeti tesno zvijanje.
Pogosta napaka pri nabavi je določitev A2 v celotnem omrežju "za vsak slučaj", ko le zadnjih 50–100 metrov spuščenega kabla in priključna točka dejansko naletijo na krivine pod 10 mm. Stroškovno -učinkovitejši pristop je uporaba A1 za distribucijski segment in rezerva A2 za naročniško zaključevanje, kjer je skoncentrirano tesno navijanje.
Ali lahko G.657.A1 nadomesti G.652.D?
Tehnično gledano, da - v katerem koli omrežju, kjer je določen G.652.D, se G.657.A1 lahko uporablja kot neposredna zamenjava, ker izpolnjuje vse zahteve G.652.D, hkrati pa dodaja boljšo zmogljivost upogibanja. Standard ITU-T je glede tega izrecen: vlakna kategorije A imajo enake lastnosti prenosa in medsebojnega povezovanja kot G.652.D.
Ali je zamenjava G.652.D z A1 smiselna v praksi, je odvisno od uvedbe. Za dolge zunanje -debla rastlin, kjer vlakna nikoli ne naletijo na tesne zavoje, nadgradnja na A1 poveča stroške brez dodane vrednosti. Za distribucijo dostopa,notranje kabliranjein vse poti, ki vstopijo v zgradbo ali omaro, se nadgradnja pogosto izplača, saj zmanjša tveganje za-zmanjšanje slabljenja zaradi upogiba med namestitvijo in po njej.
pogosta vprašanja
Kakšen polmer krivine podpira G.657.A1?
G.657.A1 je zasnovan za najmanjši polmer krivine 10 mm. Pri tem polmeru (en obrat, 1550 nm) je največja dovoljena izguba pri makroupogibanju 0,75 dB. Pri zmernejšem polmeru 15 mm z desetimi zavoji pade meja izgube na 0,25 dB pri 1550 nm.
Ali je G.657.A1 združljiv z G.652.D?
ja G.657.A1 je popolnoma združljiv z G.652.D - je opredeljen kot podmnožica G.652.D v standardu ITU-T. To pomeni, da je mogoče vlakno A1 spojiti in povezati z obstoječim vlaknom G.652.D brez dodatnih izgub ali težav z združljivostjo.
Kakšna je razlika med G.657.A1 in G.657.A2?
Glavna razlika je najmanjši polmer krivine: A1 podpira 10 mm, A2 pa 7,5 mm. A2 ima tudi znatno nižjo izgubo pri makroupogibanju pri enakovrednih polmerih -, na primer samo 0,10 dB na obrat pri 10 mm (1550 nm) v primerjavi z 0,75 dB pri A1. Oba sta popolnoma skladna z G.652.D. Za podrobnejšo primerjavo si oglejte naš vodnik narazlike med G.657.A1 in G.657.A2.
Je G.657.A1 primeren za FTTH?
G.657.A1 je bil posebej razvit za FTTH in dostopovno omrežje. Obvladuje zmerne ovinke v razdelilnih omaricah, dvižnih vodih v stavbah in napeljavi kablov. Za naročniško priključno točko -, kjer so optična vlakna zvita znotraj majhnih omaric ONT -, nekateri operaterji dajejo prednost A2 zaradi njegove tesnejše tolerance za upogibanje.
Kdaj naj uporabim G.657.B3 namesto G.657.A1?
G.657.B3 podpira najmanjši polmer krivine samo 5 mm in je namenjen za zelo kratke razdalje (pod 1.000 m) na koncu dostopovnih omrežij - zlasti znotraj zgradb, prostorov in za optično povezavo v podatkovnih centrih. Vendar pa vlakna B3 niso popolnoma skladna z G.652.D (so združljiva, vendar se lahko razlikujejo po specifikacijah kromatične disperzije in PMD), zato jih je treba uporabljati le v kratkih segmentih, kjer je bistvena ekstremna toleranca za upogib.
Ali G.657.A1 deluje za kable podatkovnega centra?
ja Izdaja ITU-T G.657 iz leta 2024 je eksplicitno razširila aplikacijski prostor za vlakna kategorije A, da vključuje omrežja podatkovnih središč. A1 je primeren za strukturirano kabliranje in zmerno-gostoto popravkov. Za okolja z zelo- gostoto 400G/800G z izjemno tesnim upravljanjem kablov je A2 morda bolj primeren.
