Opis

Tehnične parametre

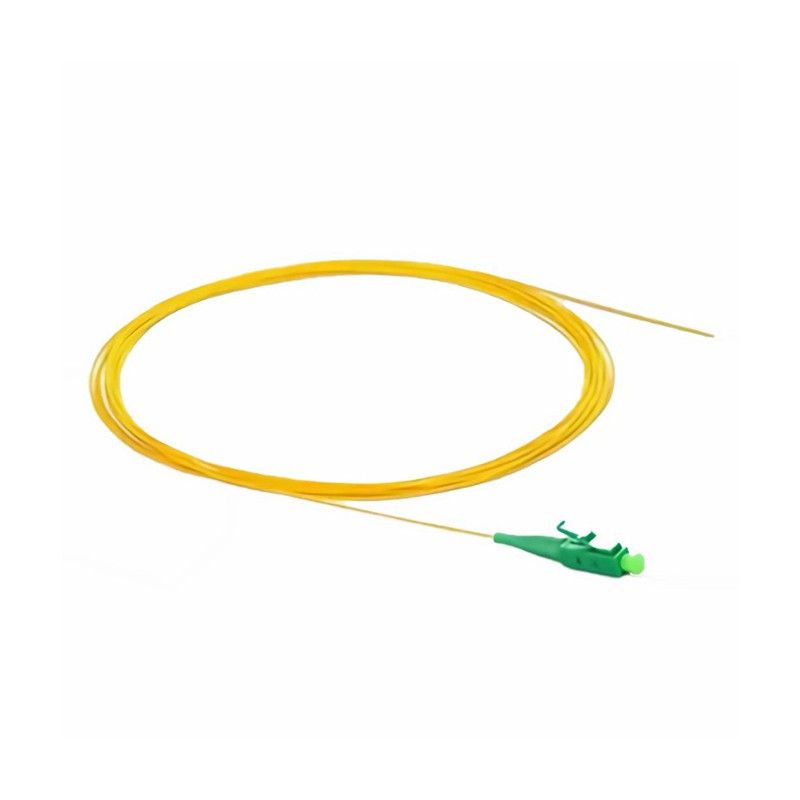

LC pletenica

Patch cord pigtail je v enem od optičnih vlaken in optičnega priključka, drugi konec prvotnega stanja, da se doseže optična omrežna oprema in oprema, oprema in optični kabel dejavnosti med povezavo, enostaven za uporabo, priročen, je Bistveni pasivni izdelek opreme za gradnjo optičnega omrežja in optičnega kabla med dejavnostmi povezave, delovanje je preprosto, priročno in hitro, je eden od pasivnih izdelkov, bistvenega pomena za gradnjo optičnih omrežij. LC pigtails so idealni za podporo aplikacijam z optičnimi vlakni v visokohitrostnih telekomunikacijskih omrežjih. Proizveden in preizkušen v skladu z industrijskimi standardi ICE, ISO in ROHS, HTGD je na voljo v vrstah vlaken OM1, OM2, OM3, OM4, OM5, OS1 in OS2, s priključki LC ter v različnih premerih kablov in materialih. Vtični dizajn konektorjev LC razdeli priključno glavo na 1,25 mm, zaradi česar je relativno majhna in primerna za povezave z optičnimi vlakni z visoko gostoto.

Uporaba:

Oddajno-sprejemna enota iz optičnih vlaken

Priključitev opreme bazne postaje

Komunikacijski sistem z optičnimi vlakni, prenosni sistem z optičnimi vlakni visoke hitrosti in visoke zmogljivosti

Senzorji iz optičnih vlaken, odpravljanje napak in testiranje aktivne opreme ter druge povezave z optičnimi vlakni

Lastnosti:

LC konektor za vlakna

Dolžino izdelka je mogoče prilagoditi

Možnosti več načinov in enega načina

Dobra ponovljivost in izmenjava.

Optične lastnosti so v skladu z IEC TIA/EIA in drugimi ustreznimi standardi

Izbran keramični vložek za patch cord pigtail, profesionalna tehnologija brušenja, končna stran vlaken za doseganje natančnega spajanja

RoHS 2.0 Skladno

Tehnični podatki:

Parameter		Enota	Vrednost
Premer kabla (neobvezno)		Mm	0.90,1.6,2.0,3.0
Material plašča kabla (neobvezno)		-	PA, PVC, PU, LSZH
Način vlaken		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Valovna dolžina		nm	1310/1550		850/1300
Poliranje končne površine		-	UPC	APC	UPC
Vstavljena izguba (IL)		Db	Manjše ali enako 0,30		Manjše ali enako 0.25
Povratna izguba (RL)		Db	Večje ali enako 50	Večje ali enako 60	Večje ali enako 20
Geometrijski parametri končne ploskve (3D)	Polmer ukrivljenosti	Mm	Zadovoljevanje standardov IEC TIA/EIA
	Vrh odmik	μm
	Vlakna okrogla višina	Nm
	Kotna napaka	stopnja
Vzdržljivost		čas	1000
delovna temperatura		stopnja	-20 ~ +80
Temperatura shranjevanja		stopnja	-15 ~ +60

Partner

pogosta vprašanja

V: Ali imate na zalogi skakalce iz optičnih vlaken?

O: Da bi zagotovili optimalno delovanje, imamo na zalogi samo surovine. Proizvodnja se ne bo začela, dokler ne prejmemo naročila stranke.

V: Katere vrste konektorjev za optična vlakna so na voljo na trgu?

O: Pogosti tipi konektorjev za optična vlakna so ST, SC, FC/PC, FC/APC in LC. Najbolj priljubljen priključek je LC zaradi visoke zmogljivosti, majhnosti in enostavne uporabe.

V: Kaj lahko stori OM5, da pokrije moje potrebe po pasovni širini?

O: Kabli OM5 so bili zasnovani tako, da koristijo podatkovnemu centru in izpolnjujejo izzive glede pasovne širine. Vlakno OM5 je optimizirano za multipleksiranje s kratko delitvijo in podpira vsaj štiri valovne dolžine v območju 850-950nm. Omogoča optimalno podporo za združevanje aplikacij SWDM (kratkotvalovno valovno dolžinsko multipleksiranje), ki zmanjšajo število vzporednih vlaken za vsaj faktor štiri, kar omogoča nadaljnjo uporabo samo dveh vlaken za prenos 40 Gb/s in 100 Gb/s ter zmanjšano število vlaken za višje hitrosti.

Pakiranje

Po zaključku vseh testov bodo premostitve iz optičnih vlaken zapakirani v skladu z zahtevami kupca. Običajno bomo uporabili PE vrečko za pakiranje premostitvenih kablov majhnega metrskega odseka in jih nato dali v majhno škatlo; da zagotovimo varnost, bomo uporabili papirnato tuljavo za pakiranje velikega merilnega odseka, na koncu pa bosta oba znova zapakirana v karton.

Priljubljena oznake: lc pigtail, Kitajska lc pigtail proizvajalci, dobavitelji

LC Pigtail
